水电维修施工工艺标准

　　一、水电排管穿线的施工工艺要求

　　1、暗管布线的基本原则：横平竖直，使用专用PVC阻燃型电线管，管壁厚度1.5mm。线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔60公分使用一个管卡，拐角处每隔20公分使用一个管卡。

　　2、如果插座在墙的上部，在墙面垂直向上开槽，至强的顶部安装装饰角线的安装线内；如果是在墙的下面，垂直向下开槽，至安装踢脚板的底部，开槽深度应一致（深度为2.5公分），应先在墙面弹出控制线后，再用切割机切割墙面，机械开槽。

　　3、使用PVC管，在弯管时使用弹簧现弯，不得使用90度弯头及三通,线路安装时必须加护线套管，采用胶粘进行连接,套管连接应紧密、平顺，直角拐弯处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。

　　4、导线装入套管后，应使用导线固定夹子,先固定在墙内及墙面后，再抹灰隐蔽或用踢脚板、装饰角线隐蔽。

　　5、在水电维修施工工艺标准里严禁线管直接铺设在复合地板下面,复合地板必须开槽，在实木地板下面得线管必须有固定措施:显卡(铁的)。

　　6、在水电施工工艺标准里严禁线管直接铺设在厨房，卫生间地面，防止谁渗入管内。

　　7、穿线管母线得总截面不应大于线管孔有效面积得40%，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内(如强弱电线/电脑线/电视线/电话线)。

　　8、导线进入线盒必须保障留有一定的长度，留有20-30cm穿软管以便进行开关，插座的安装维修。

　　9、电线点于点之间不能有任何的接头，吊顶或护墙板内的暗线必须有阻燃套管保护。

　　10、弱电电线必须使用业主指定品牌，电视线/电话线/网络线不可使用同一根管。

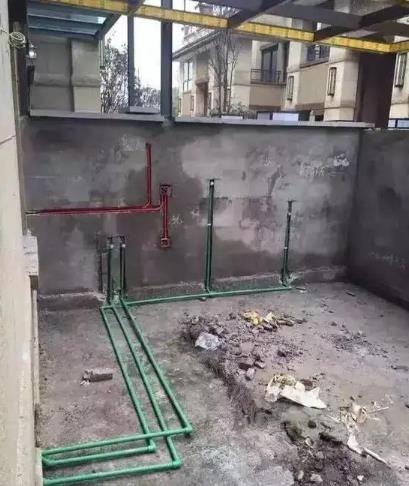

　　二、水路改造标准

　　1、煤气管用镀锌管，镀锌管道绞牙深度适中，无毛刺，绞牙长度不少于六牙，管道连接处用柔性生料带裹缠5-6圈，知道拧紧接头，不允许烂牙、无牙接进管中。安装完后必须试压，压力为5kg表以上，一律不允许私自拆改。

　　2、装管道冷、热水，管道距墙表面深度为15~20mm，冷热水上下平行时热水在上，冷水在下;冷热水左右平行时，左热右冷，间距15公分。

　　3、电线与暖气、热水、煤气管道之间的平行间距不应小于300mm，交叉距离不应小于100mm。

　　4、龙头一般距离为15公分(孔的中对中)。

　　5、水管不得在卫生间、厨房、阳台打穿墙孔，阳台上水必须从墙内向上打穿墙孔，下水改道、地面改道。改道后必须先做试水，再做防水，墙面台盆改道高度为45公分，到孔中(常规)。

　　6、水电维修施工工艺标准在水验收时自己必须自检，水压不低于10公斤保持1小时不掉压后，再通知业主验收并签字。

　　7、水电验收合格后，方可粉平线槽，墙槽应用1:3水泥砂浆填补密室。(墙面粉层低于墙面0.3公分)

　　三、强电系统施工工艺的要求

　　1、每户应设置分户配电箱，配电箱安装位置：应安装在易操作位置，便于日常维修。

　　2、配电箱内应设漏电断路器，漏电动作电流应不大于30MA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应保障负荷正常使用。箱体的底边离地高度宜为1.8m，原配电箱位置一般不可移位，若需移位要加装过渡盒，并由设计，监理确定方案，并收费后在监理指导下方能进行施工。

　　3、电路排布在水电施工工艺的标准为：空调各自独立放一路，照明为一路，厨房插座为一路，卫生间用电设施及卫生间插座一路，除厨、卫以外的插座为一路，不同的房型均可参照以上的办法，跃层、别墅必须分开控制。

　　4、两路线的零线、地线不能共用，两路线不能穿在同一管内。电线与暖气、热水、煤气管之间的平行长距离不应小于300mm，交叉距离不应小于100mm。

　　5、布线时应计算用户用电容量进行配线。

　　6、空调2匹机以下（含2匹）的电源线为2.5平方，柜机为4平方，且要每台空调都单句走线，不可串接。

　　7、照明主干线为2.5mm平方，支路线为1.5mm平方。

　　8、入户总开关需要60A以上，客厅空调和插座用20A。

　　9、卫生间安装浴霸的应单独分路，线径为2.5mm平方，卫生间内安装电热水器时应单独分路，视容量大、小确定用线截面，一般在2.5mm平方至4mm平方左右。

　　10、厨房用电：厨房需单独分路。导线径为2.5mm平方。（视容量的大小而定）

　　11、普通插座与灯具数量超过25只的需增加分路进行控制。

　　12、导线色标：配电箱及各回路配线均需规范要求进行分色。配线时，相线与零线的颜色应不同；同一住宅相线（l）颜色为红色，零线（n）色，保护线（pe）必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，接线绕线为线径的3倍，绝缘带包缠应均匀紧密。

　　13、导线间和导线对地间电阻必须大于0.5MΩ。

　　14、负荷量：16A供3500W，实际控制在1500W内20A供4500W，实际控制在2000W内25A供5000W，实际控制在2000W内32A供7000W，实际控制在3000W内40A供9000W，实际控制在4500W内

　　15、电器的额定电流与导线标称横截面积数据。

　　四、弱电系统施工的技术要求

　　1、电话在水电施工工艺标准中有着明确的规定，必须使用专用电话线穿线管铺设，不得与其他线混穿一管。

　　2、TV有线电视必须采用符合要求的同轴电缆线（宽频7.5H），并严禁对接，有线网络线的弯曲半径必须≥8。

　　3、TV有线电视线严禁和网络线混穿一管。

　　4、强弱电严禁在同一管内铺设，不得进入同一接线盒。

　　5、强弱电线管间距长距离要大于20mm。电话线、电视线等信号线不能跟电线平行走线。

　　6、四终端以下的安装，应采用分频器（分配器）。分频必须安装在120型的大方线盒内或弱电箱内。（TV盒）减少电频信号的损失，同时又便于维修。

　　7、进行通电实验，检查电器元件的工作状态功能是否正常。

　　8、留足音响线出口的长度方便以后移位，并保护。

　　9、完毕后由电工绘制出电路图（电器排列平面图，系统图）。

　　10、电工必须持证上岗，配备规范电工工具。

　　11、电工工作时必穿绝缘鞋，必须两人以上操作（其中一人监护），严禁穿短裤进行工作，文明施工。

　　五、灯具的安装工艺要求

　　1、灯具安装基本的要求是必须牢固、必配带手套、轻拿轻装。

　　2、室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的，灯具的金属外壳均应接地可靠，以保障使用安全。

　　3、卫生间及厨房装矮脚灯头时，宜采用瓷螺口矮脚灯头。螺口灯头的接线、相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。

　　4、台灯等带开关的灯头，为了安全，开头手柄不应有裸露的金属部分。

　　5、装饰吊平顶安装各类灯具时，应按灯具安装说明的要求进行安装。灯具重量大于3kg时，应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装（不能用吊平顶吊龙骨支架安装灯具）。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。

　　6、轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上。

　　7、成排灯具必须横平竖直，允许偏差不大于3mm，特别是柜内射灯。

　　8、在吊平顶内与灯具连接的导线，必须有软管保护，不得裸线。

　　六、开关、插座安装工艺要求

　　1、根据设计与客户的要求确定开关、插座、灯具的相关位置。

　　2、插座、开关安装牢固，四周无缝隙；面向电源插座的相线和零线位置为右相左零，有接地孔的插座，其地线插孔应为上方位置，接地应可靠。

　　3、插座离地面应不低于200mm。同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm。

　　4、开关、插座整洁无污迹。1.5m以下安装的插座应采用防触电保护措施的插座，线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接接进开关，零线直接接进灯头，螺口灯头相线不应接外壳。

　　5、照明灯开关距地面高度宜为1.3m，开关、插座距门口为10-15mm，开关不宜装在门后。

　　6、出水口的下方不要有插座和开关，左右要有20mm距离。

　　7、开关位置应与灯位相对应，同一室内开关方向应一致。

　　8、布暗盒要平整，不能超出墙平面。安装内在木质材料上的开关、插座的接线盒要接至面板底。线管要低于墙平面，与暗盒连接用暗盒螺母，连排开关、插座分别要在同一水平上。

　　9、卫生间、厨房等有墙砖墙面的暗盒应高于墙面0.8-1cm。

　　10、成品保护

　　（1）安装开关、插座时不得碰坏墙面，要保持墙面的清洁，保护他人成品。

　　（2）开关、插座安装完毕后，及时用塑料袋加以保护。

　　（3）其它工种在施工时，不要碰坏和碰歪开关、插座。
